垂直螺翼式水表

產品詳情

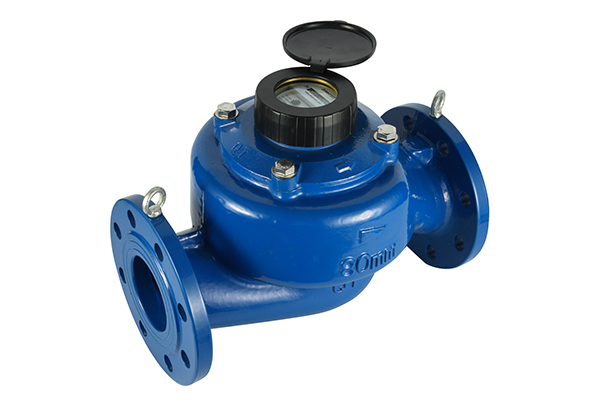

一、產品簡介

　　WS50-200系列垂直螺翼式水表是一種適合在大口徑管路中使用的螺翼式水表。其主要特色是流通能力大、壓力損失小。當水流入該水表后，沿軸線方向沖擊水表螺翼形的葉輪旋轉后流出，葉輪的轉速與水流速度成正比，經過減速齒輪傳動后，在指示裝置上顯示通過水表的水總量。不適宜有腐蝕性的液體，其水表技術參數全面優于LXS型旋翼式水表，是其提高計量等級，合理計費的換代產品。生產標準為ISO4064(GB/T778-2007)。

二、產品特點

　　1. 始動流量小，便于精密測量。

　　2. 螺翼式葉輪垂直放置，以不銹鋼滾珠作為支撐，從而使摩擦阻力降至較低。即使單個家庭的洗衣，如廁或淋浴等用水，也能使用此類水表計量。

　　3. 防污性能強：內置不銹鋼濾水網，省去了獨立安裝過濾器的費用和麻煩。在線可拆式結構設計，從而使水表維護工作量降至非常低，水表能在水質環境惡劣的條件下正常工作，必要時可在安裝現場拉出全套機芯，快速清理雜物。

　　4. 計量量程寬：螺翼式葉輪外徑大于公稱口徑，使其能承受更大的流量，而小流量性能優越，量程比較寬，實際可達200-400倍。

　　5. 使用壽命長：大葉輪低轉速設計，兩端的摩擦副是剛玉-不銹鋼滾珠-剛玉-碳纖維耐磨塑料，硬質合金--剛玉-碳纖維耐磨塑料，特別是滾珠不是固定點磨損的，因而能長期保證計量性能。

　　6. 加大字輪顯示讀數，可在表井外抄讀。

　　7. 在水質環境惡劣的條件下正常工作。耐磨塑料，特別是滾珠不是固定點磨損的，因而能長期保證計量性能。

　　8. 垂直螺翼式水表前后直管段要求大大降低，便于在窄小空間安裝。

　　9. 濕式液封結構讀數清晰，靈敏度好，防磁;同時，也有磁傳干式結構，主要供出口和遠傳用。

　　10. 無需將水表從管道中拆卸，即可拆卸水表測量機構，便于水表維修。

　　11. 表殼內腔和外表面經塑料粉末噴涂處理，具有良好的防護性能。

　　12. 垂直螺翼式式水表技術參數全面優于水平螺翼式水表，屬于優秀的替換產品。

　　13. 壓力損失小。

　　14. 可適用于冷水≤50℃。

　　15. 水壓：≤1MPa，1.6MPa， 2.5Mpa或者4.0Mpa。

　　16. 可預留遠傳發訊，帶磁脈發訊接口功能，便于遠抄表。

　　17. 上下游流場敏感度等級：UO DO。

三、流量技術參數

四、最大允許誤差

　　① 低區 (Q?≤Q＜Q?) 最大允許誤差為±5%

　　② 高區 (Q?≤Q≤Q?) 最大允許誤差為±2%

垂直螺翼式水表流量誤差曲線圖

五、壓力損失曲線

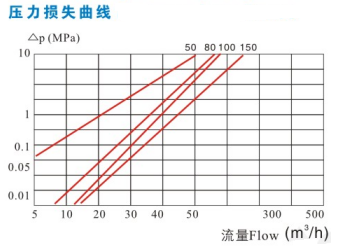

垂直螺翼式水表壓力損失曲線圖

六、外形及規格尺寸

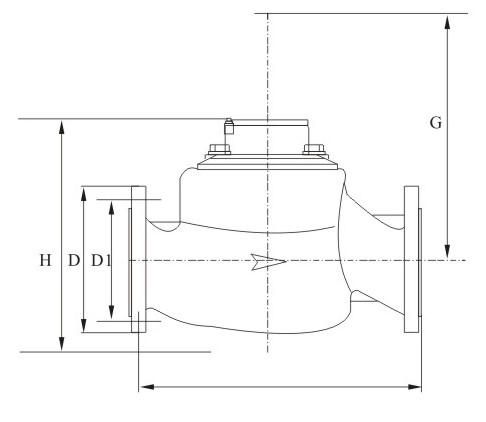

垂直螺翼式水表外形尺寸圖及規格參數表

公稱口徑            DN	長 L	寬 W	高 H	連接法蘭
mm				法蘭外徑 D	螺栓孔中心圓直徑 D1	螺栓
50	280	245	300	165	125	4xM16
80	370/225	280	300	200	160	8xM16
100	370/250	300	345	220	180	8xM16
150	500	335	445	285	240	8xM20
200	550	386	476	340	295	8xM20
