光電直讀遠傳水表的結構原理以及型號規格

作者：寧波市江北水表廠　發布時間：2023-05-24

　　光電直讀遠傳水表是一種高精度、高穩定性的水表，通過光電技術實現水表讀數的自動采集和遠程傳輸。近幾年，它在水資源管理、水費計量以及用水監測等方面有著廣泛的應用，不過還是有很多人對其不熟悉，下面我們來了解一下該水表的結構原理以及型號規格。

　　結構原理：

　　此類水表的結構主要由水表主體、傳感器、光電模塊、通信模塊以及數據采集系統等幾個部分組成。

　　水表主體：水表主體由水表表殼、表頭和計量機構這三大部分組成，主要就是用來于測量和記錄水的流量。

　　傳感器：傳感器通過檢測水表主體內的轉子運動，能夠實時獲取水表讀數。

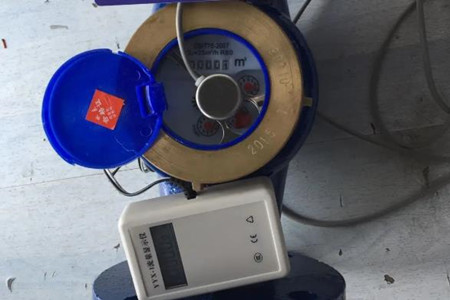

光電直讀遠傳水表的結構原理以及型號規格

　　光電模塊：光電模塊是水表的核心部件，其中包括光源和接收器。光源能夠發出光線照射到水表的傳感器上，接收器可以接收傳感器反射回來的光信號。

　　通信模塊：通信模塊用于將采集到的水表讀數通過通信方式傳輸到數據采集系統。通信模塊一般采用有線通信方式，如RS485接口。

　　數據采集系統：數據采集系統可以接收并處理水表的數據，從而幫助人們實現實時監測、數據存儲以及數據分析等功能。數據采集系統可以是遠程服務器也可以是計算機軟件。

　　型號規格：

　　不同廠家生產的光電直讀遠傳水表具備不同的規格型號，為了滿足應用需求，應該要注意水表型號規格的選擇，，一般不同的型號規格之間的差異表現在以下幾個方面：

　　測量精度：水表的測量精度是衡量性能的重要指。常見的測量精度等級有R80、R100、R160等。R80是比較常見的測量精度等級，它表示測量范圍在Q3至Q1之間時的測量精度。

　　測量范圍：不同型號和尺寸其水表的測量范圍有所不同，可以覆蓋從小流量到大流量的范圍。

光電直讀遠傳水表

　　通信方式：水表的通信方式一般是有線通信。有線通信方式常見的是采用RS485接口，可以通過有線網絡連接到數據采集系統。

　　電池壽命：市面上該水表大多采用電池供電，電池的使用壽命直接關系到水表的使用壽命和維護成本。一般電池壽命在5年左右，不同型號規格的水表，其電池的使用壽命也有所差異。

　　安裝方式：水表可以通過螺紋連接、法蘭連接或夾持連接等方式安裝在水管上，以適應不同的安裝需求。

　　需要注意的是，光電直讀遠傳水表的型號規格可能會根據不同的地區和應用需求而有所差異。在選擇水表時，應根據實際需求考慮測量精度、測量范圍、通信方式、電池壽命以及安裝方式等因素，通過選擇合適的型號規格，以滿足不同應用場景的需求。
